NVIDIA图灵内核：光追核心仅0.7平方毫米 占比甚小

　　NVIDIA Turing图灵架构的RTX 20系列显卡带来了革命性的游戏实时光线追踪，开创性是空前的，不过也引发了一些争议，比如现阶段光追的实用性，比如光追对芯片核心面积的影响。

　　不少人认为，NVIDIA RTX系列核心加入的RT光线追踪核心、Tensor张量计算核心占用了过多的计算面积，如果把它们用来提升传统的Shader着色性能，效果会更好。

　　真的这样吗？

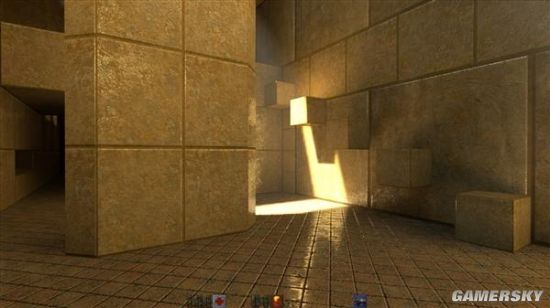

加入光追的《雷神之锤2》

　　除了架构示意图，NVIDIA近日又放出了TU106(RTX 2070/2060)、TU116(GTX 1660 Ti/1660)核心的结构透视图。Reddit用户@Qesa就借此分析了核心内各个单元的面积，尤其是光追的影响。

　　分析对象是NVIDIA GPU核心内的TPC单元，它是包含SM流处理器阵列、RT核心、Tensor核心以及多边形引擎在内的完整基本模块，向上多个TPC组成一整个GPC，再结合显存控制器、缓存、Hub、NVLink总线、PCIe总线等组成一个完整的GPU。

TU106架构示意图：每个TPC单元中一个RT核心(黄色)

　　分析显示，TU106核心中每个TPC单元的面积为10.89平方毫米，TU116核心中则是8.94平方毫米，相差了1.95平方毫米，大约22％，正是RT、Tensor核心额外占用的面积，其中Tensor核心为1.25平方毫米，RT核心则只有0.7平方毫米。

　　换言之，RT核心在每个TPC单元中的占比只不过区区6.4％，对整体影响并不大，而依靠这么点面积实现游戏光追，不得不说效率还是极高的。

　　照此比例计算，如果拿掉RT、Tensor核心，TU102、TU104、TU106的核心面积可以缩小大概8-9％，分别为684平方毫米、498平方毫米、410平方毫米左右。

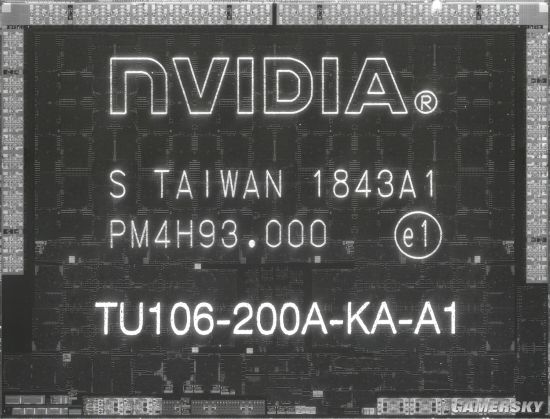

TU106核心透视图

TU116核心透视图
